유증기 회수설비

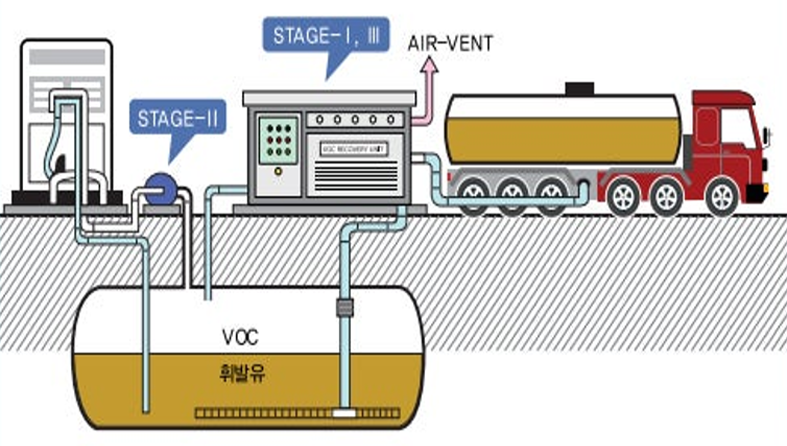

주유소, 유류저장, 송유시설 등에서 발생하는 유증기의 발생으로 근무자의 작업환경이 나빠지고, 유증기의 유출로 화재, 폭발등 대형사고를 방지하기 위하여 설치하는 유증기 포집, 회수장치를 말한다.

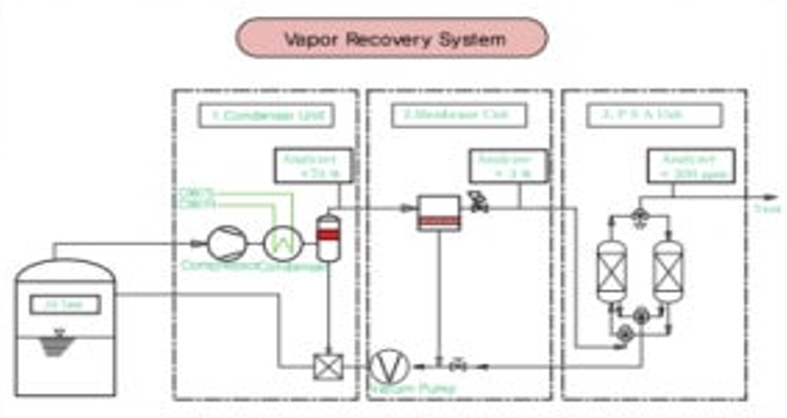

본 유증기 회수설비는 유증기를 포집하여 유기용제로 회수하는 유증기 회수 처리 장치에 관한 것으로, 유기용제로부터 발생되는 유증기를 포집하기 위한 포집기와 포집기로부터 포집된 유증기를 이동시키기 위한 흡입관과 유증기를 냉각시켜, 유증기에 포함된 유기용제를 액화시켜 분리하는 액화장치와 유기용제를 배출하기 위한 배출관 그리고 배출관으로부터 이송된 유기용제를 저장하는 저장트레이를 포함하여 구성되고 액화장치는 외측 내벽에 구비되고, 외부로의 열손실이나 열의 유입을 방지함으로써 내부 온도를 유지시키기 위한 단열재등으로 구성 한다.
